GENERADOR DEL TUBO DE RAYOS X
REFLEXIÓN META-COGNITIVA:
ESTUDIANTE: Enma luz Sosa Pucar.
CARRERA: Tecnología Medica.
ESPECIALIDAD: Radiología.
CICLO: IV
TEMA: GENERADOR DEL EQUIPO DE RAYOS X
EVIDENCIA: Clases teóricos y practicas
REFLEXIÓN META COGNITIVA EN TORNO A LO QUE APRENDÍ, COMO LO APRENDÍ Y PARA QUE ME SERVIRÁ.
En la tercera clase de Instrumentación y Equipos en Diagnostico por Imágenes aprendí que el Generador, es el conjunto de dispositivos eléctricos y electrónicos que nos permiten “comunicar ” con el tubo de rayos X; esto es, que le proporcionan al tubo la corriente de filamento y la alta tensión adecuadas para generar el haz de rayos X de las características deseadas. ademas de esto el generador adapta la corriente eléctrica de la red a las necesidades del tubo de Rx, cumpliendo las siguientes funciones:
-Transforma la corriente alterna de baja tensión en corriente de alta tensión estable.
- Regula la intensidad de calentamiento del filamento del cátodo para controlar la producción de RX
- Suministra el potencial para acelerar los electrones
- Determina el tiempo de aplicación de la alta tensión (tiempo de exposición)
- Contribuye a la seguridad del tubo, verificando que las constantes programadas sean soportadas por este.
- Se encarga de la alimentación y funcionamiento de la rotación del ánodo.
Para saber las partes importantes y las distintas funciones que el generador del equipo de rayos X, tiene en el Diagnostico Por Imágenes no me basto las clases recibidas sino que, leí algunos publicaciones acerca del tema, observe algunos vídeos y visite a un centro Radiológico para verificar personalmente la ubicación y el cableado desde el Generador hasta el Tubo de Rayos X
-Transforma la corriente alterna de baja tensión en corriente de alta tensión estable.
- Regula la intensidad de calentamiento del filamento del cátodo para controlar la producción de RX
- Suministra el potencial para acelerar los electrones
- Determina el tiempo de aplicación de la alta tensión (tiempo de exposición)
- Contribuye a la seguridad del tubo, verificando que las constantes programadas sean soportadas por este.
- Se encarga de la alimentación y funcionamiento de la rotación del ánodo.
Para saber las partes importantes y las distintas funciones que el generador del equipo de rayos X, tiene en el Diagnostico Por Imágenes no me basto las clases recibidas sino que, leí algunos publicaciones acerca del tema, observe algunos vídeos y visite a un centro Radiológico para verificar personalmente la ubicación y el cableado desde el Generador hasta el Tubo de Rayos X
Se que el conocimiento que ahora poseo me ayudara a conocer los generadores de Rayos X, transformadores de alta tensión y los factores de exposición existentes en el comando de un equipo de Rayos X así como identificar los factores de exposición que afectan al haz de Radiación de un equipo de Rayos X y conocer el principio físico del funcionamiento de los dispositivos estudiados y de cómo afecta cada parámetro el espectro de emisión de los Rayos X. Conocer las aplicaciones de la modificación de factores de exposición en la toma de radiografías según sea el caso y manejar los manuales de usuario de los diferentes equipos.
Los rectificadores se incorporan al circuito de alto voltaje
para proteger el tubo y para aprovechar eficientemente la corriente de alto
voltaje.
GENERADORES DE RAYOS X
El generador es el sistema que proporciona la adecuada
energía al tubo de rayos x.
La red eléctrica proporciona una corriente monofasica de 220
V y 50 Hz. La corriente alterna fluye en pulsos y tiene una variación continua
de voltaje. Invierte su polaridad, de positivo a negativo, a intervalos
regulares, con una frecuencia de 50 ciclos cada según.
Es monofasica porque en un momento dado tiene un valor
determinado.
El tubo de rayos x requiere energía eléctrica para dos
propósitos:
desprender, por incandescencia, electrones del filamento
catódico.
acelerar los electrones del cátodo al ánodo.
El generador posee un circuito para cada una de estas
funciones, el circuito del filamento y el circuito de alto voltaje. Además,
tiene un tercer circuito que regula el tiempo de exposición. Los tres circuitos
están interrelacionados y se puede acceder a ellos mediante la mesa de control.
El generador está protegido en el interior de una gran caja
metálica sellada y repleta con aceite.
Contiene:
El auto transformador.
El transformador de bajo voltaje para el circuito del
filamento.
El transformador de alto voltaje para el circuito
cátodo-ánodo.
Los rectificadores para el circuito de alto voltaje.
De forma general el transformador reduce o aumenta el
voltaje de la corriente alterna y el rectificador cambia la corriente alterna
en corriente continua.
Transformadores
El generador de rayos X contiene dos tipos de
transformadores:
El transformador de alto voltaje que transforma la corriente
de red en corriente de alto voltaje (de 220 V a 150.000 V).
El transformador de bajo voltaje que transforma la corriente
de red en corriente de bajo voltaje (de 220 V a 10 V).

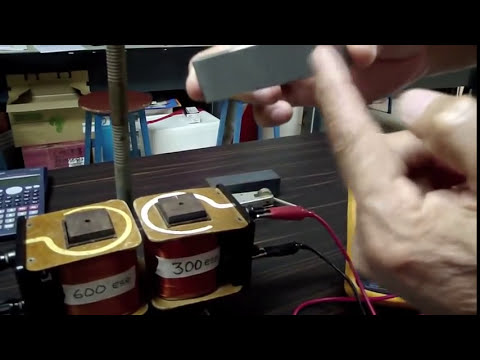

Un transformador es un núcleo de hierro que lleva dos
bobinados.
El primario, por donde entra la corriente
Secundario, por donde sale la corriente.
Se denomina relación de transformación a la relación que
guardan los números de espira del primario y del secundario. El voltaje de los
dos circuitos es proporcional al número de espiras del bobinado primario y
secundario.
AUTOTRANSFORMADOR
El kVp que se aplica al tubo de rayos X debe tener un amplio
rango de valores, por ejemplo entre 40 y 150 kVp. El método más conveniente
para conseguir este amplio rango en el secundario del transformador de alta
tensión es variar el voltaje aplicado al primario. Este voltaje primario
variable lo suministra el auto-transformador.
A diferencia de los transformadores de alta y baja, el
autotransformador tiene un único bobinado, y se rige por el principio de la
autoinducción.
El auto transformador proporcionas:
Un voltaje de unos 100 V al primario del circuito del
filamento.
Voltajes variables al primario del transformador de alta.
El adecuado voltaje a otros circuitos.
La conveniente colocación del voltímetro que indica el
kilovoltio aplicado al tubo de rayos x durante una exposición
EL CIRCUITO DEL FILAMENTO
Este circuito regula el flujo de corriente a través del
filamento del tubo de rayos X. Constante de una resistencia variable y de un
transformador de baja.
El voltaje para el primario del transformador de baja se
obtiene del autotransformador.
La intensidad de corriente que fluye por este circuito puede
variarse por medio de una resistencia (ley de Ohm: intensidad =
voltaje/resistencia - cuanto menor resistencia mayor intensidad-). Como la
intensidad de la corriente que calienta el filamento determina el valor del mA,
en el circuito de alta tensión, puede considerarse que la resistencia variable
es el selector del mA.
SISTEMA DE RECTIFICACIÓN
La rectificación es el proceso de convertir la corriente
alterna en corriente casi continua.
El transformador de alto voltaje proporciona corriente
alterna de alto voltaje. La manera más simple de utilizar este alto voltaje es
conectar directamente el tubo de rayos X al secundario del transformador de
alta. En la mitad del ciclo, cuando el cátodo es negativo respecto al ánodo, se
generan los rayos X. En la otra mitad del ciclo, con cátodo positivo y ánodo
negativo, no se generan rayos x. Sólo la mitad superior de cada ciclo eléctrico
se aprovecha para la producción de los rayos.
El propio tubo actúa como un rectificador (circuito
autorectificado) esta situación tiene dos desventajas:
Sólo se utiliza un pulso de cada ciclo, de forma que el
tiempo de exposición tendrá que ser el doble que si se utilizara el ciclo
completo.
El ánodo podría convertirse en emisor de electrones, por
sobrecalentamiento tras repetidas y prolongadas exposiciones, y producir una
corriente de electrones durante el pulso inverso del ciclo, corriente que
bombardearía el filamento con el peligro de destruirlo.
