PANTALLAS INTENSIFICADORAS
ESTUDIANTE: Enma luz Sosa Paucar.
CARRERA: Tecnología Medica.
ESPECIALIDAD: Radiología.
CICLO: IV
TEMA: PANTALLAS INTENSIFICADORAS
EVIDENCIA: Clases teóricos y practicas
REFLEXIÓN META COGNITIVA EN TORNO A LO QUE APRENDÍ, COMO LO APRENDÍ Y PARA QUE ME SERVIRÁ.
En esta clase aprendí que las pantallas intensificadoras se coloca dentro de las paredes de un cassette, donde se coloca la película radiográfica. que esta fabricada de un material centelleante y que emiten fotones de luz al ser golpeadas por los RX, cuya luz aumenta muchísimo la eficacia de la placa y la imagen es impresa con mayor claridad con una mínima radiación. Ademas aprendí que existe dos tipos de materiales para la fabricación de las pantallas:
- Tungustato de calcio (CaWO4)
- Tierras raras (Gd2O2, LaOBr, YTaO4,etc.)
- Tungustato de calcio (CaWO4)
- Tierras raras (Gd2O2, LaOBr, YTaO4,etc.)
Para poder aprender esto ademas de las clases expositivas por el Licenciado Marcos, me sirvió mucho el repasar los temas, revisar algunos vídeos acerca del tema y mas aun las clases de practica en las que pude observar las partes de la pantalla intensificadora.
Aunque este tipo de pantallas son propias de la radiografía convencional y que hoy en dia esta siendo remplazada por la radiografía digital, lo que hoy aprendi me servirá para valorar y saber usar estas pantallas.
LAS PANTALLAS INTENSIFICADORAS RADIOGRÁFICAS

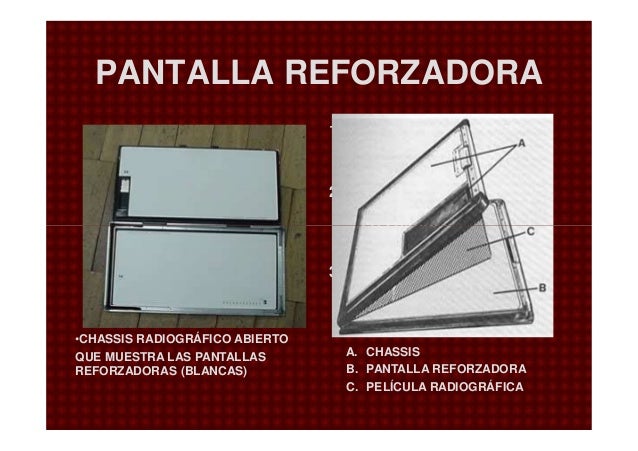

Las pantallas intensificadoras son una parte del receptor de
imagen convencional. El receptor de imagen incluye: casete (que es un elemento
protector), las pantallas intensificadoras radiográficas y la película
radiográfica.
Aunque algunos rayos X alcanzan la emulsión de la película,
es realmente la luz visible procedente de las pantallas intensificadoras
radiográficas la que expone la película radiográfica. La luz visible se
emite desde el fósforo de las pantallas intensificadoras
radiográficas, que es activado por los rayos X formadores de la imagen y que
salen del paciente.
Aproximadamente el 30% de los rayos X que pasan por la
pantalla intensificadora radiográfica interactúan con la pantalla. Para cada
una de estas interacciones se emite un alto número de fotones de luz visible.
Capas principales
Capa protectora
La capa de la pantalla intensificadora más próxima a la
película radiográfica es la capa protectora. Tiene un espesor de 10 a 20 mm y
se aplica a la cara de la pantalla para hacerla resistente a la abrasión y al
daño producido por el uso. Esta capa también ayuda a eliminar la acumulación de
la electricidad estática y proporciona una superficie para el lavado habitual
sin afectar al fósforo activo. Esta capa protectora es transparente.
Fósforo
La capa activa de las pantallas intensificadoras es el
fósforo. El fósforo emite luz durante la estimulación de los rayos X. Las capas
de fósforo se presentan en espesores de 50 a 300 mm, según el tipo de pantalla.
La sustancia activa de la mayor parte de los fósforos antes era tungstato de
calcio, colocado en una matriz de polímeros. Los tierras raras, como el
gadolinio, el lantano y el itrio son los materiales de fósforo en las pantallas
más nuevas y más rápidas.
La acción del fósforo puede demostrarse viendo un casete
abierta en una habitación oscura a través de la ventana protectora de la cabina
de control. La pantalla intensificadora radiográfica brilla intensamente cuando
se expone a los rayos X.
Entre el fósforo y la base hay una capa reflexiva, de
aproximadamente 25 mm de espesor, hecha de una sustancia brillante como el
óxido de magnesio o el dióxido de titanio. Cuando los rayos X interactúan con
el fósforo, la luz se emite de forma isótropa.
Menos de la mitad de la luz se emite en la dirección de la
película. La capa reflexiva intercepta la luz dirigida en otras direcciones y
la redirige hacia la película. La capa reflexiva incrementa la eficiencia de las pantallas
intensificadoras, acercando al doble el número de fotones de luz que alcanza la
película.
La capa más alejada de la película es la base. La base tiene
aproximadamente 1 mm de espesor y sirve principalmente como un soporte mecánico
a la capa de fósforo activa. El poliéster es el material de la base más popular
en las pantallas intensificadoras radiográficas, ya que también lo es para
películas radiográficas.
Características de la Pantalla
Los profesionales se preocupan por tres características
principales de las pantallas intensificadoras radiográficas: la velocidad de la
pantalla, el ruido de la imagen y la resolución espacial.
Velocidad de la pantalla
La velocidad de la pantalla es un número relativo que
describe con qué eficiencia se produce la conversión de rayos X en luz útil. La
velocidad de las pantallas de tungstato de calcio se asigna a un valor de 100 y
es la base para la comparación de todas las otras pantallas. Las pantallas de
tungstato de calcio rara vez se usan para algo más. Las pantallas de alta
velocidad de tierras raras tienen velocidades superiores a 1.200; las pantallas
detalladas tienen velocidades de aproximadamente 50 a 80.
Ruido de la imagen
El ruido aparece en la imagen como un picoteado de fondo.
Ocurre con más frecuencia cuando se usan pantallas rápidas y técnicas de altos
kVp. El ruido reduce el contraste de la imagen.
El porcentaje de rayos X absorbido por la pantalla es más
alto. Esto se llama eficiencia de detección (DQE, detective quantum
efficiency). La cantidad de luz emitida por cada rayo X absorbido es también
más alta. Esto se llama eficiencia de conversión (CE, conversion efficiency).
Un incremento en CE aumenta el ruido de la imagen, y sin
embargo, un incremento en DQE no. Una pantalla de tungstato de calcio tiene una
DQE del 20% y una CE del 5%. Una técnica radiográfica de 10 mAs resulta en
1.000 rayos X incidentes en la pantalla, 200 de los cuales son absorbidos,
resultando en fotones de luz equivalentes a 10 rayos X. Se puede decir que este
sistema tiene una velocidad de 100.
Si el espesor de fósforo se duplica, la DQE se incrementa al
40%, así que el valor de mAs se puede reducir a 5 mAs. La velocidad es ahora de
200, pero no hay incremento de ruido porque se absorbe el mismo número de rayos
X.
Si el fósforo se cambia por uno con un valor de CE del 10%,
la velocidad se duplica a expensas del aumento de ruido. Se consigue una
velocidad de pantalla de 200 porque se emite el doble de luz por absorción de
rayos X. Como mucho sólo se requiere la mitad de rayos X y esto produce en un
incremento del abigarramiento del cuanto, que es un componente principal del
ruido de la imagen.
Resolución espacial
La resolución espacial se refiere a lo pequeños que pueden
ser los objetos para poder ser detectados en la imagen. La resolución de
contraste se refiere a la capacidad de la técnica para detectar en la imagen
tejidos similares, como hígado y páncreas o materia gris y materia blanca.
Estas pantallas intensificadoras tienen la desventaja de
presentar una resolución espacial más baja que la resolución de las
radiografías de exposición directa.
La resolución espacial se mide de varias formas y se puede
dar como un valor numérico. La resolución espacial está limitada principalmente
por el tamaño del punto focal efectivo.
Una radiografía en el foco muestra buena resolución
espacial; fuera del foco, la resolución espacial es pobre y, por tanto, la
imagen es menos nítida.
Pantallas de tierras raras
Los materiales de fósforo más actuales se han convertido en
el material elegido para la mayoría de las aplicaciones radiográficas. Excepto
para fósforos basados en bario y zinc, los demás fósforos nuevos se identifican
como tierras raras y por ello todas estas pantallas se conocen como pantallas
de tierras raras.
El término tierra rara describe los elementos del grupo IIIa
en la tabla periódica que tienen números atómicos desde el 57 hasta el 71.
Estos elementos son metales de transición escasos en la naturaleza.
Los que se usan en las pantallas de tierras raras son
principalmente el gadolinio, el lantano y el itrio.
Los componentes de los cuatro fósforos principales de
tierras raras son el oxisulfuro de gadolinio
activado con terbio (Gd2O2S: Tb), el oxisulfuro de lantano
activado con terbio (La2O2S: Tb), el oxisulfuro de itrio activado con terbio
(Y2O2S: Tb) y el oxibromuro de lantano (LaOBr).
Cuidado de las pantallas
Las radiografías de alta calidad requieren que las pantallas
intensificadoras reciban un cuidado especial.
El uso de las pantallas requiere el máximo esfuerzo en su
cuidado porque incluso un pequeño arañazo con la uña puede producir artefactos
y degradar la imagen radiográfica. Las pantallas sólo se deberían tocar cuando
son nuevas y se están instalando en casetes o bien cuando se lavan.
Cuando las pantallas se montan en una casete se deben seguir
cuidadosamente las instrucciones del fabricante. Cuando se cargan las cintas,
no se debe deslizar la película. Una esquina afilada o un borde pueden arañar
la pantalla.
La película se coloca en el casete. Se elimina la película
moviendo el casete sobre el borde y dejándola caer sobre los dedos. No extraer
la película hacia fuera de la casete con las uñas. Procurar no dejar las
casetes abiertas porque las pantallas se pueden dañar por cualquier cosa que
pueda caer sobre ellas, sea polvo o productos químicos.
